Исследователи Stanford и SLAC намеренно создали внутри твёрдого электролита огромное количество литиевых дендритов, но батарея не замкнулась. Секрет оказался не в полном подавлении дефектов: механическое сжатие развернуло их вдоль слоя, поэтому они не смогли соединить противоположные электроды.
В материале
Работа опубликована в Nature и относится к лабораторным симметричным ячейкам с керамическим электролитом LLZTO. Это не готовая батарея для автомобиля или смартфона. Однако опыт помогает понять, почему твёрдый материал не гарантирует защиту от короткого замыкания и как механику можно использовать при проектировании будущих элементов.
Откуда в твёрдой керамике берутся дендриты
Во время зарядки ионы лития проходят через электролит и превращаются в металлический литий у электрода. В реальном керамическом материале есть микроскопические поры, границы между кристаллическими зёрнами и другие дефекты. Литий может осаждаться в этих местах, заполнять трещины и формировать тонкие разветвлённые структуры.
Если такая структура растёт поперёк электролита и достигает второго электрода, появляется проводящий мост — короткое замыкание. Процесс способен развиваться за секунды даже при относительно небольшом зарядном токе. Учёные давно спорили, начинается ли разрушение только у поверхности или также внутри материала.

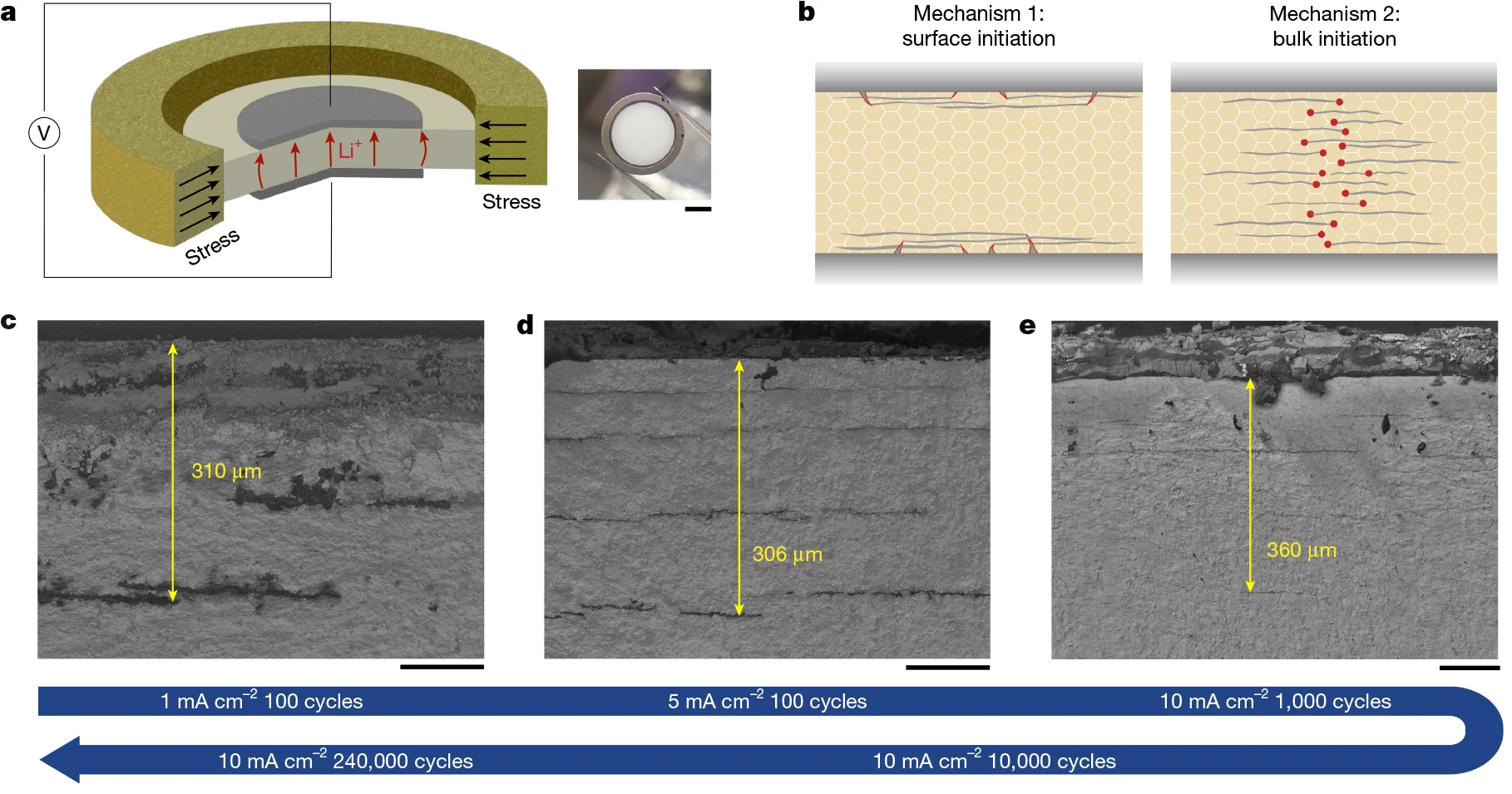

Фигура 1 из исследования: кольцо создаёт двухосное сжатие, а микроскопические снимки показывают внутренние образования после длительных циклов. Источник: Cui et al., Nature 655, 631–637 (2026). Условия свободного повторного использования изображения не указаны.
Рентгеновские измерения на установке Stanford Synchrotron Radiation Lightsource показали два сценария. Поверхностные дендриты возникают быстрее. Если им не дать замкнуть ячейку, позже появляются внутренние отложения — прежде всего в порах и местах соединения границ зёрен. Так команда получила прямые доказательства, что литий может зарождаться в объёме электролита.
Как кольцо изменило направление роста
Вокруг образца установили кольцо из сплава с памятью формы. При нагреве до 170 °C оно уменьшалось и равномерно сжимало керамику в её плоскости. Эта температура была нужна для активации лабораторного кольца; из работы не следует, что будущую батарею придётся постоянно нагревать до 170 °C.
Сжатие не устранило осаждение лития. Оно изменило механически выгодный путь распространения трещин: вместо движения по направлению электрического поля, от одного электрода к другому, образования отклонялись вбок. Горизонтальные дендриты оставались внутри слоя и не создавали прямой проводящий мост.

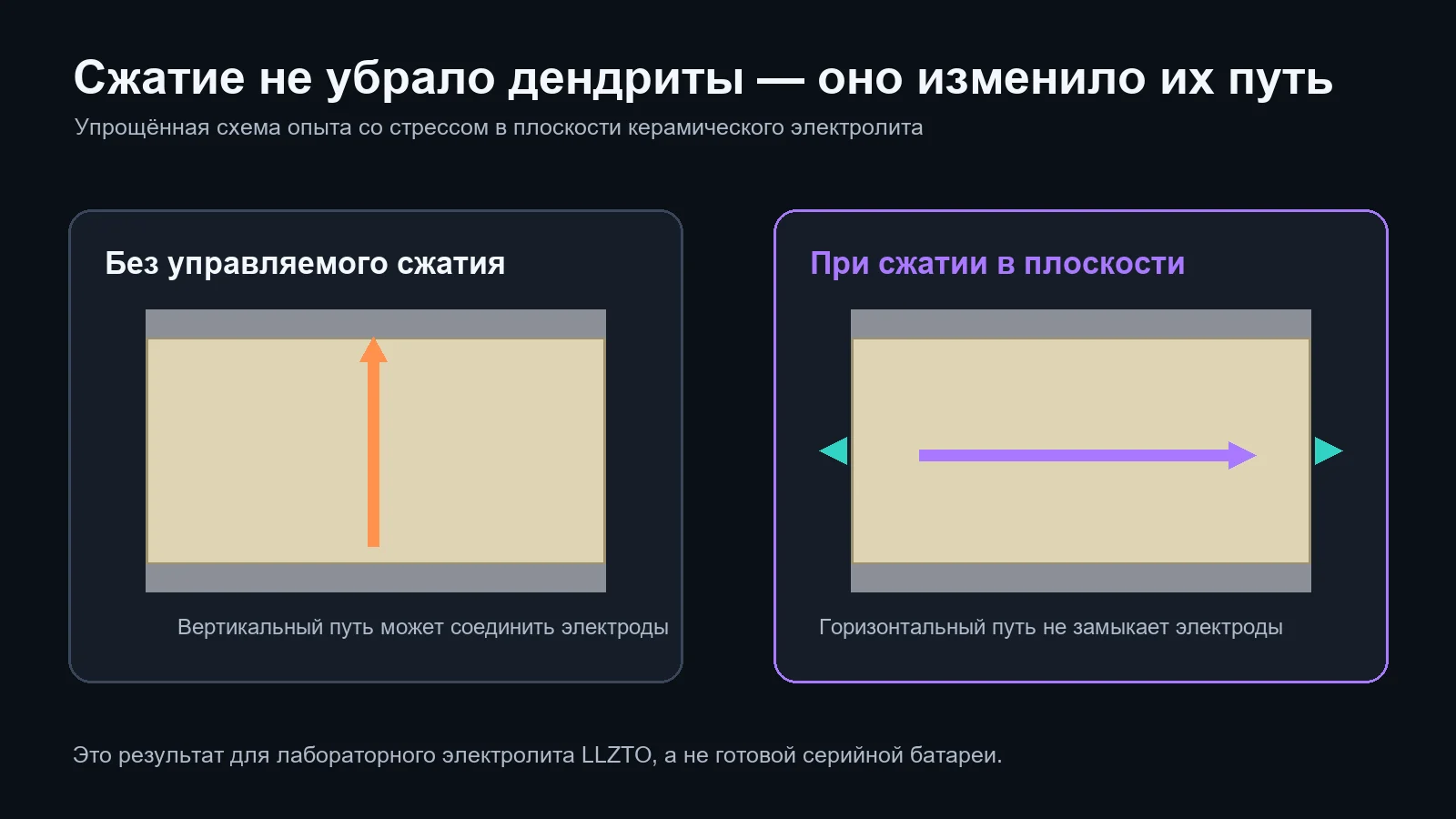

Упрощённая редакционная схема по статье Nature. Она объясняет направление роста и не воспроизводит точную геометрию экспериментальной ячейки.
Почему результат выглядит необычно
Обычно исследователи стараются уменьшить число дендритов. Здесь команда пошла противоположным путём: позволила им появляться, но лишила возможности вызвать немедленное короткое замыкание. В опыте ячейки выдерживали тысячи и в отдельных режимах десятки тысяч циклов, а в одной последовательности — до 240 тысяч коротких циклов при заданных лабораторных условиях.
Авторы также проверяли экстремально высокий ток — до 100 мА на квадратный сантиметр. Даже тогда двухосное сжатие отклоняло распространение перпендикулярно электрическому полю. Эти значения нельзя напрямую переводить в скорость зарядки серийного аккумулятора: в симметричной тестовой ячейке нет полноценного катода и многих компонентов коммерческого элемента.
Что ещё предстоит решить
Кольцо вокруг небольшого образца удобно для исследования, но автомобильная батарея состоит из множества слоёв большой площади. Инженерам придётся создать равномерное и стабильное давление, которое сохраняется при нагреве, охлаждении и изменении объёма лития. Избыточное усилие само может повредить хрупкую керамику или усложнить корпус.
Другой путь — улучшать материал: уменьшать электронную утечку, число пор и дефектов, а также делать поверхности более гладкими. Команда отдельно планирует изучать контакт электролита с анодом и катодом. Именно на границах слоёв часто появляются пустоты и локальные напряжения.
Исследование не доказывает готовность твердотельных батарей к массовому выпуску. Оно даёт более узкий, но полезный результат: опасность зависит не только от появления лития, но и от направления его распространения. Значит, при проектировании электролита придётся учитывать не одну химию, а совместную работу химии, структуры материала и механического напряжения.
